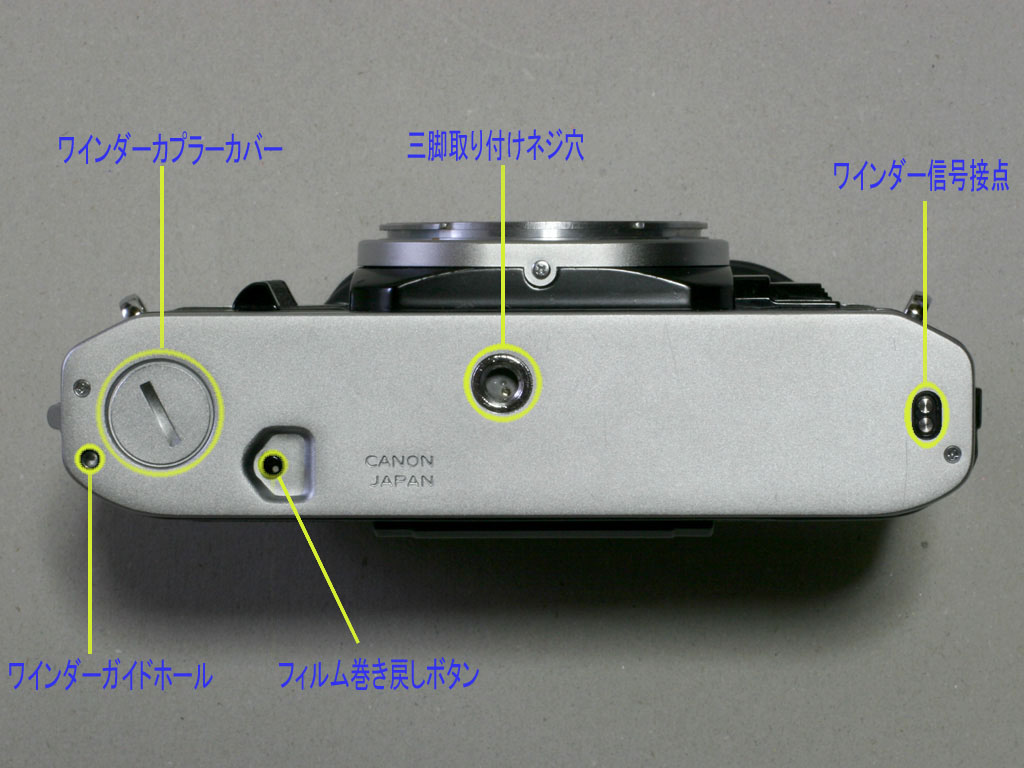

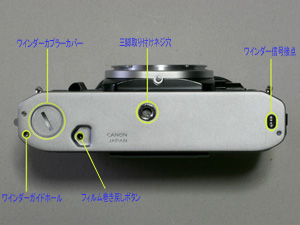

裏右手側にはワインダーの結合ソケット、ガイドホールがあり中央部には三脚取り付け穴が有ります、
左手側にはワインダーの接点があり、シャッター幕が閉じた信号が入ると巻上げが開始されます。
三脚は中央部の穴を利用し取り付けますが、ワインダーなどのアクセサリーもこの穴を利用して取り付けます。
|
カプラー、接点など |
|

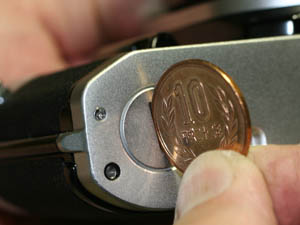

底部にワインダーと連結するカプラーがありその部分には蓋がありますのでコインなどで取り外します。
|
ワインダーカプラーソケット |
 |

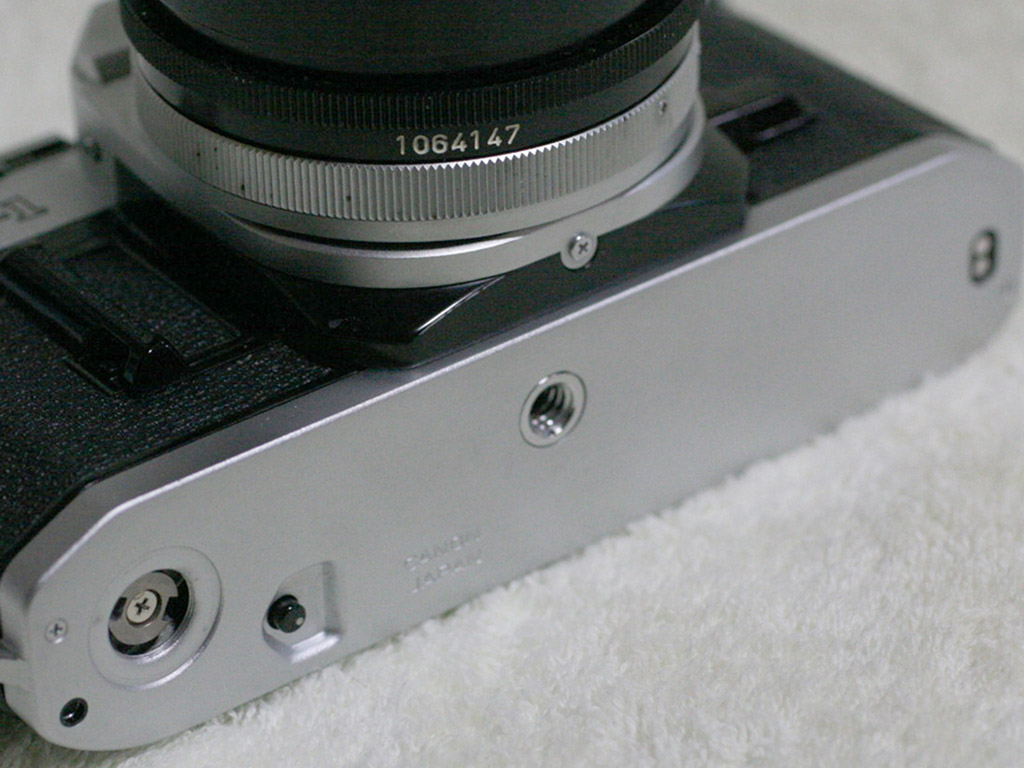

蓋を外すとカプラーが見えます、左の小さな穴がワインダーのガイドとなります。
|
カプラーとガイドホール |
 |

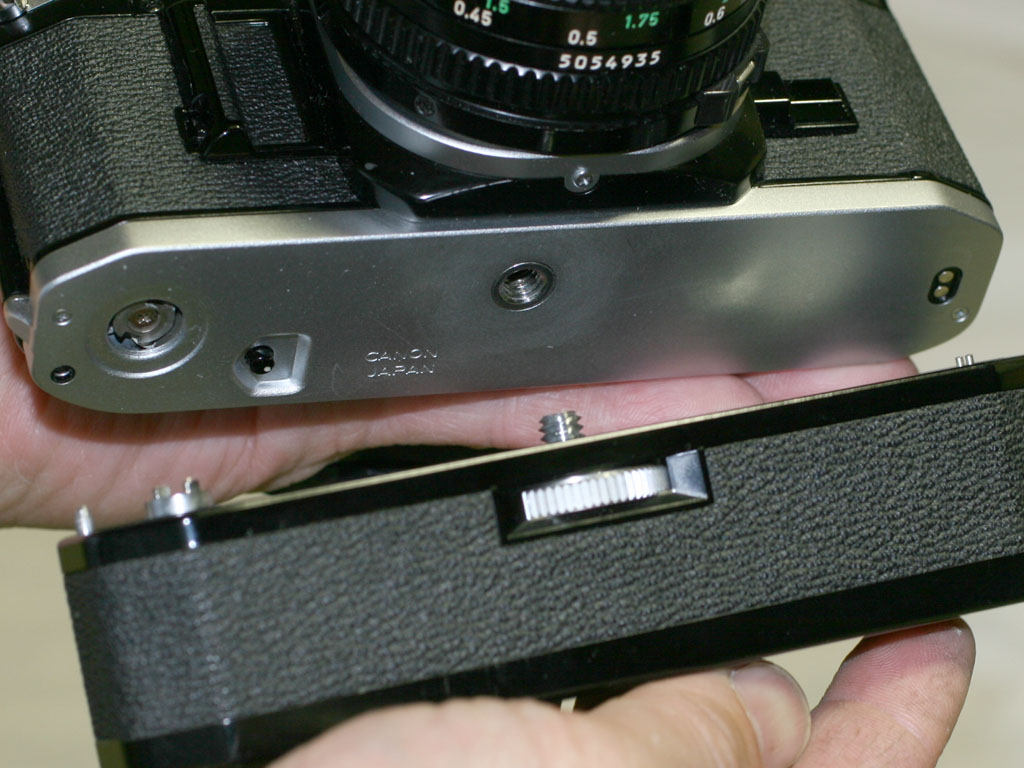

ワインダーを底蓋にあてガイドホールを基準に三脚取り付け穴に取り付けネジをねじ込むと取り付け完了です、
|
ワインダー装着 |
 |
カプラーの位置は特に何処でも問題ありません、一度巻き上げると自動的にかみ合います。
ワインダーAの他にワインダーA2も使用可能です、取り付けはコインでねじ込むことになりますがそれ以外は同じ方法で取り付けます。
|

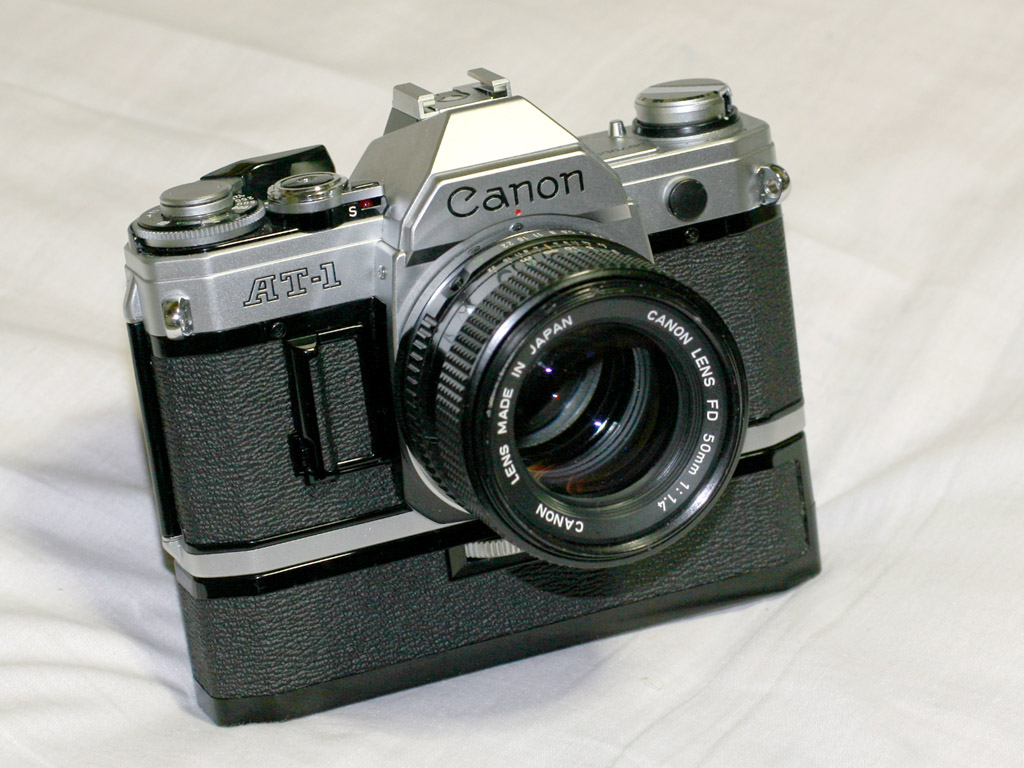

ワインダー装着完了 |
